精密异型管的制作方法

精密异型管的制作方法全解析

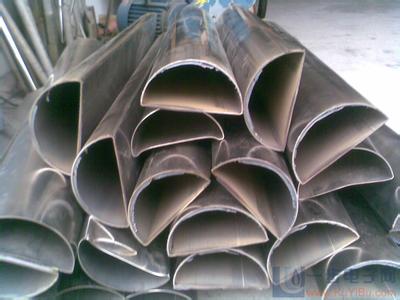

精密异型管是指横截面形状非标准圆形、方形或矩形，且尺寸精度高（公差≤±0.05mm）、表面质量优（粗糙度Ra≤1.6μm）的钢管。其制作需结合材料特性、工艺精度与设备能力，以下是主流方法及关键技术要点：

一、精密异型管的核心制作工艺

根据截面复杂度、材质与批量需求，可分为以下方法：

1. 冷拔成型法（主流工艺）

适用场景：高精度、中小批量、复杂截面（如六角形、D形、异形封闭管）。
工艺流程：

1. 预处理：圆管坯料→酸洗去氧化皮→磷化+皂化（形成润滑膜）。

2. 冷拔成型：

• 多道次模具挤压：通过10-20道次逐步改变截面形状，每道次变形量≤15%（避免开裂）。

• 关键设备：高精度冷拔机（液压或机械式）、在线矫直机。

3. 后处理：去应力退火（消除加工硬化）→矫直→切割→检验。

技术要点：

• 模具设计：采用硬质合金或高速钢模具，表面硬度≥HRC62，寿命≥5万次。

• 润滑控制：润滑剂粘度需匹配变形量（如高变形量用高粘度矿物油+石墨）。

• 尺寸控制：通过激光测径仪在线监测，动态调整拉拔力。

优势：

• 尺寸精度±0.02mm，同轴度≤0.05mm。

• 表面粗糙度Ra≤1.6μm，可直接用于高腐蚀环境。

案例：汽车传动轴用六角形钢管（40Cr材质），外接圆直径公差±0.03mm，抗拉强度≥620MPa。

2. 冷轧成型法

适用场景：大批量、简单截面（如矩形、椭圆形）。
工艺流程：
圆管坯料→冷轧机（辊缝逐步缩小）→定径→矫直→检验。

技术要点：

• 轧辊设计：采用多辊系（如12辊轧机）提高精度，辊面硬度≥HRC60。

• 张力控制：通过卷取机施加恒定张力，避免管材扭曲。

优势：

• 生产效率比冷拔高30%-50%。

• 壁厚均匀性±0.03mm，适合薄壁管（壁厚≤1mm）。

局限：

• 截面复杂度受限，难以加工三维异形管。

3. 热挤压+冷精整法

适用场景：超复杂截面（如三维异形管）、大批量生产。
工艺流程：

1. 热挤压：加热坯料至1100-1250℃→通过异形模挤压成型→淬火+回火。

2. 冷精整：冷拔或冷轧修正尺寸→抛光。

技术要点：

• 模具材料：热挤压模采用H13钢（耐热600℃以上）。

• 润滑剂：高温玻璃润滑剂（减少摩擦系数至0.1以下）。

优势：

• 可加工三维异形截面（如带凹槽的D形管）。

• 批量生产成本比纯冷拔低20%-30%。

局限：

• 热挤压后公差较大（±0.2mm），需冷精整修正。

4. 激光切割+焊接法

适用场景：非对称、超复杂截面（如C形+圆孔组合管）、单件小批量。
工艺流程：
圆管→激光切割（按展开图下料）→卷圆→焊接→校直。

技术要点：

• 切割精度：激光功率≥3kW，切割缝隙≤0.1mm。

• 焊接工艺：TIG焊（氩弧焊）或激光焊，焊缝余高≤0.1mm。

优势：

• 无需开模，设计自由度高。

• 适合加工带孔、带槽的异形管。

局限：

• 成本高（是冷拔的2-3倍），效率低（单件耗时≥30分钟）。

二、精密异型管制作的关键技术参数

三、精密异型管制作的质量控制要点

1. 原材料检验：

• 化学成分分析（光谱仪），确保C、Mn、Cr等元素符合标准。

• 低倍组织检测（酸蚀法），避免中心疏松、偏析。

2. 过程监控：

• 冷拔/冷轧时实时监测拉拔力、张力，避免断裂。

• 热挤压时控制加热温度（±10℃）与挤压速度（5-15mm/s）。

3. 成品检测：

• 尺寸检测：三坐标测量仪（精度±0.001mm）。

• 力学性能：拉伸试验（抗拉强度、屈服强度）、冲击试验（-40℃下AKV≥27J）。

• 无损检测：超声波探伤（UT）检测内部裂纹，磁粉探伤（MT）检测表面缺陷。

四、精密异型管制作的成本与交期分析

1. 成本构成（以冷拔法为例）：

• 坯料成本：40%-50%（钛合金等贵金属占比更高）。

• 加工费：3,000-8,000元/吨（复杂截面上浮30%-50%）。

• 检测费：500-1,000元/吨（全检）。

2. 交期控制：

• 冷拔法：15-25天（复杂截面需25-35天）。

• 热挤压法：10-15天（热挤）→5-10天（冷精整）。

五、精密异型管制作方法的选择建议

1. 高精度、小批量：优先冷拔法（如航空航天部件）。

2. 大批量、简单截面：选择冷轧法（如建筑装饰管）。

3. 超复杂截面：采用热挤压+冷精整（如汽车防撞梁）。

4. 非标定制：激光切割+焊接（如工业设备导轨）。

总结：精密异型管制作的核心逻辑

• 精度优先：冷拔法通过多道次模具挤压实现纳米级尺寸控制。

• 效率与成本平衡：冷轧法适合标准化大批量生产，热挤压法适合复杂截面降本。

• 质量保障：全流程检测（从坯料到成品）与工艺参数闭环控制（如张力、温度）。

通过以上方法，可系统性解决精密异型管的制作难题，实现性能、成本与交期的最优匹配。
