异型管的成型工艺

异型管的成型工艺全解析

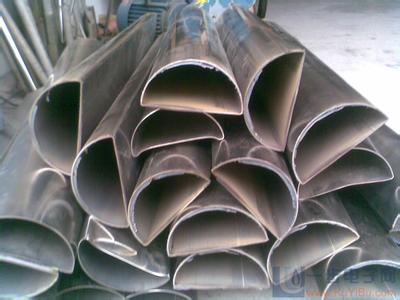

异型管是指横截面形状非标准圆形、方形或矩形的钢管，其成型工艺需根据截面复杂度、材质特性、批量需求及成本要求综合选择。以下从工艺分类、技术原理、优缺点及典型应用等方面系统阐述。

一、异型管成型工艺分类及核心方法

根据成型原理，异型管主要成型工艺可分为以下五类：

1. 冷拔成型工艺（主流工艺）

适用场景：高精度、中小批量、复杂截面（如六角形、D形、花键形）。
工艺流程：

1. 预处理：圆管坯料→酸洗去氧化皮→磷化+皂化（形成润滑膜）。

2. 多道次冷拔：通过10-20道次模具逐步挤压成型，每道次变形量≤15%（避免开裂）。

3. 后处理：去应力退火（消除加工硬化）→矫直→切割→检验。

技术要点：

• 模具设计：采用硬质合金或高速钢模具，表面硬度≥HRC62，寿命≥5万次。

• 润滑控制：润滑剂粘度需匹配变形量（如高变形量用高粘度矿物油+石墨）。

• 尺寸控制：通过激光测径仪在线监测，动态调整拉拔力。

优势：

• 尺寸精度±0.02mm，同轴度≤0.05mm。

• 表面粗糙度Ra≤1.6μm，可直接用于高腐蚀环境。

典型应用：汽车传动轴用六角形钢管（40Cr材质）、液压缸体用D形管。

2. 冷轧成型工艺

适用场景：大批量、简单截面（如矩形、椭圆形）。
工艺流程：
圆管坯料→冷轧机（辊缝逐步缩小）→定径→矫直→检验。

技术要点：

• 轧辊设计：采用多辊系（如12辊轧机）提高精度，辊面硬度≥HRC60。

• 张力控制：通过卷取机施加恒定张力，避免管材扭曲。

优势：

• 生产效率比冷拔高30%-50%。

• 壁厚均匀性±0.03mm，适合薄壁管（壁厚≤1mm）。

局限：

• 截面复杂度受限，难以加工三维异形管。

典型应用：建筑装饰用矩形管、家具用椭圆形管。

3. 热挤压成型工艺

适用场景：超复杂截面（如三维异形管）、大批量生产。
工艺流程：
加热坯料至1100-1250℃→通过异形模挤压成型→淬火+回火→冷精整（可选）。

技术要点：

• 模具材料：热挤压模采用H13钢（耐热600℃以上）。

• 润滑剂：高温玻璃润滑剂（减少摩擦系数至0.1以下）。

优势：

• 可加工三维异形截面（如带凹槽的D形管）。

• 批量生产成本比纯冷拔低20%-30%。

局限：

• 热挤压后公差较大（±0.2mm），需冷精整修正。

典型应用：汽车防撞梁用异形管、工程机械用三维结构管。

4. 焊接成型工艺

适用场景：非对称、超复杂截面（如C形+圆孔组合管）、单件小批量。
工艺流程：
板材下料→卷圆→焊接（TIG/激光焊）→校直。

技术要点：

• 切割精度：激光功率≥3kW，切割缝隙≤0.1mm。

• 焊接工艺：TIG焊（氩弧焊）或激光焊，焊缝余高≤0.1mm。

优势：

• 无需开模，设计自由度高。

• 适合加工带孔、带槽的异形管。

局限：

• 成本高（是冷拔的2-3倍），效率低（单件耗时≥30分钟）。

典型应用：工业设备用异形导轨、医疗设备用非标管。

5. 旋压成型工艺

适用场景：薄壁、大长径比异形管（如锥形管、球形管）。
工艺流程：
圆管坯料→旋轮局部施压→逐步成型→焊接（如需封闭截面）。

技术要点：

• 旋轮设计：采用高硬度工具钢（HRC≥58），表面镀钛处理。

• 进给速度：0.1-1mm/r，避免材料堆积或开裂。

优势：

• 壁厚可减薄至0.3mm，长径比可达50:1。

• 表面质量高（Ra≤0.8μm）。

局限：

• 截面复杂度受限，适合轴对称形状。

典型应用：航空航天用锥形管、灯具用球形管。

二、异型管成型工艺的关键技术参数对比

三、异型管成型工艺的选择依据

1. 截面复杂度：

• 简单截面（矩形、椭圆形）→冷轧成型。

• 复杂截面（六角形、D形）→冷拔成型。

• 三维异形截面→热挤压+冷精整。

2. 批量需求：

• 小批量、定制化→焊接成型或冷拔成型。

• 大批量、标准化→冷轧成型或热挤压成型。

3. 精度要求：

• 高精度（±0.02mm）→冷拔成型。

• 中等精度（±0.05mm）→旋压成型或冷轧成型。

4. 成本敏感度：

• 成本优先→热挤压成型（牺牲部分精度）。

• 性能优先→冷拔成型或焊接成型。

四、异型管成型工艺的典型案例

1. 汽车传动轴用六角形钢管：

• 工艺：冷拔成型。

• 参数：外接圆直径公差±0.03mm，抗拉强度≥620MPa。

• 优势：高精度与高强度满足高速旋转需求。

2. 建筑装饰用椭圆形管：

• 工艺：冷轧成型。

• 参数：壁厚均匀性±0.03mm，表面Ra≤1.2μm。

• 优势：批量生产效率高，成本低。

3. 航空航天用三维异形管：

• 工艺：热挤压+冷精整。

• 参数：截面复杂度系数≥3（复杂度量化指标），减重30%。

• 优势：满足轻量化与高强度需求。

五、异型管成型工艺的未来趋势

1. 数字化与智能化：

• 通过AI优化模具设计，减少试模次数。

• 在线监测系统实时调整工艺参数（如拉拔力、张力）。

2. 绿色制造：

• 开发水基润滑剂替代矿物油，减少污染。

• 热挤压余热回收技术，降低能耗。

3. 复合工艺：

• 冷拔+激光焊接：结合高精度与高自由度。

• 热挤压+旋压：实现超薄壁厚与复杂截面。

总结：异型管成型工艺的核心逻辑

• 精度与效率的平衡：冷拔成型精度高但效率低，冷轧成型反之。

• 复杂度与成本的权衡：焊接成型自由度高但成本高，热挤压成型适合复杂截面降本。

• 材料与工艺的匹配：钛合金等难变形材料优先选择冷拔或热挤压。

通过以上工艺的合理选择与优化，可系统性解决异型管成型中的精度、成本与效率难题，满足不同行业的高端需求。
