异型钢管工艺标准

异型钢管工艺标准全解析

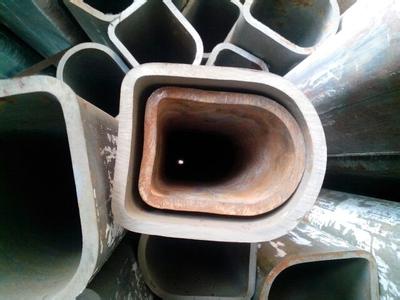

异型钢管（非标截面钢管）的工艺标准需结合材料特性、使用场景及行业规范制定，涵盖尺寸精度、力学性能、表面质量、检测方法等核心要求。以下从国际标准、国内标准、关键工艺参数及典型应用场景展开说明。

一、异型钢管的核心工艺标准分类

根据行业与用途，异型钢管工艺标准可分为以下三类：

1. 国际标准（ISO/ASTM/EN）

• ISO 657-1：通用无缝钢管尺寸、公差及质量要求（部分条款适用于异型管）。

• ASTM A500：结构用异型钢管（矩形、方形、圆形）的化学成分与力学性能标准。

• EN 10305-5：精密异型钢管（冷拔/冷轧）的尺寸公差与表面粗糙度要求。

2. 国内标准（GB/T/YB）

• GB/T 3094：冷拉异型钢管（六角形、八角形、椭圆形等）的尺寸、外形及允许偏差。

• GB/T 6728：结构用冷弯空心型钢（含部分异型截面）的通用技术条件。

• YB/T 4163：高精度冷拔无缝异型钢管（如汽车用D形管）的专项标准。

3. 行业标准（企业/协会标准）

• API 5CT：石油天然气用异型套管（如带螺纹的异形管）的技术规范。

• JIS G 3466：日本工业标准（JIS）中异型钢管的尺寸与公差要求。

二、异型钢管的关键工艺参数标准

三、异型钢管工艺标准的执行要点

1. 材料标准：

• 中心疏松≤1.5级，非金属夹杂物≤2.0级（ASTM E45标准）。

• 碳钢（如20#钢）：C≤0.20%，Mn≤0.70%，Si≤0.35%。

• 合金钢（如40Cr）：Cr 0.80%-1.10%，提高强度与耐磨性。

• 化学成分：

• 低倍组织：

2. 制造工艺标准：

• 加热温度：1150-1250℃（碳钢），1050-1150℃（不锈钢）。

• 挤压速度：5-15mm/s（高速挤压易产生裂纹）。

• 道次变形量≤15%，总变形量≤60%（避免开裂）。

• 润滑剂粘度：30-50cSt（矿物油+石墨）。

• 冷拔工艺：

• 热挤压工艺：

3. 检测标准：

• 超声波探伤（UT）：检测内部裂纹（灵敏度≤φ1mm平底孔）。

• 磁粉探伤（MT）：检测表面裂纹（灵敏度A1-30/100试片）。

• 拉伸试验（GB/T 228.1）：抗拉强度、屈服强度、断后伸长率。

• 冲击试验（GB/T 229）：-20℃下AKV≥27J（低温环境部件）。

• 三坐标测量仪（精度±0.001mm）或激光测径仪。

• 尺寸检测：

• 力学性能：

• 无损检测：

4. 表面处理标准：

• 镀锌层厚度≥8μm（GB/T 13912），盐雾试验≥500小时。

• 酸洗液：15%-20%盐酸（室温，时间≤30分钟）。

• 钝化液：硝酸+氢氟酸（提高耐蚀性）。

• 酸洗钝化：

• 涂层要求：

四、异型钢管工艺标准的典型应用案例

1. 汽车传动轴用六角形钢管：

• 全尺寸三坐标检测，100%超声波探伤。

• 外接圆直径公差±0.03mm，对边距公差±0.02mm。

• 抗拉强度≥620MPa，断后伸长率≥12%。

• 标准依据：GB/T 3094 + 企业定制标准。

• 关键参数：

• 检测要求：

2. 石油套管用异形螺纹管：

• 螺纹通止规检测，全管体水压试验（压力≥70MPa）。

• 螺纹牙型角60°，螺距3.175mm，配合间隙≤0.1mm。

• 抗硫性能：H₂S分压≥0.05MPa下无应力腐蚀开裂。

• 标准依据：API 5CT + ISO 11960。

• 关键参数：

• 检测要求：

3. 医疗器械用薄壁异形管：

• 生物相容性测试（细胞毒性≤1级），内毒素≤0.5EU/mL。

• 壁厚0.3-0.5mm，公差±0.02mm。

• 表面粗糙度Ra≤0.4μm（电解抛光）。

• 标准依据：ASTM F2181 + ISO 13485。

• 关键参数：

• 检测要求：

五、异型钢管工艺标准的执行难点与解决方案

1. 难点1：复杂截面尺寸控制

• 采用热挤压+冷精整复合工艺，热挤压后公差±0.2mm，冷精整至±0.05mm。

• 模具设计优化：分模线避开应力集中区，使用有限元分析（FEA）模拟变形。

• 问题：三维异形管（如带凹槽的D形管）易出现局部壁厚不均。

• 解决方案：

2. 难点2：高精度与高效率的矛盾

• 批量生产时采用多道次连续冷拔机，效率提升30%-50%。

• 小批量定制化生产采用激光切割+焊接工艺，设计自由度高。

• 问题：冷拔成型精度高但效率低（单件耗时≥5分钟）。

• 解决方案：

3. 难点3：表面质量与成本的平衡

• 优化冷轧工艺参数（轧辊粗糙度Ra≤0.4μm），减少后续抛光量。

• 采用电解抛光替代机械抛光，效率提升50%，成本降低15%。

• 问题：高表面粗糙度要求（Ra≤0.8μm）需增加抛光工序，成本增加20%-30%。

• 解决方案：

六、异型钢管工艺标准的未来发展趋势

1. 智能化检测：

• 在线AI视觉检测系统实时监测表面缺陷（如划痕、凹坑），检测速度≥10m/min。

• 激光扫描仪结合3D建模，自动生成尺寸偏差报告。

2. 绿色制造工艺：

• 开发水基润滑剂替代矿物油，减少VOC排放。

• 热挤压余热回收技术，能耗降低15%-20%。

3. 复合材料应用：

• 钢-铝复合异型管（如汽车防撞梁），重量减轻30%，成本增加10%。

• 碳纤维增强钢管（CFRP），抗拉强度提升至1200MPa以上。

总结：异型钢管工艺标准的核心逻辑

• 标准化与定制化的平衡：国际/国内标准提供基础框架，企业标准补充特殊需求。

• 精度与成本的权衡：高精度需求（如汽车、医疗）优先冷拔/冷轧，低成本需求（如建筑）可选焊接/热挤压。

• 全流程质量控制：从材料检验（化学成分、低倍组织）到成品检测（力学性能、无损检测）需闭环管理。

通过严格执行工艺标准并持续优化工艺参数，可系统性提升异型钢管的质量与生产效率，满足高端制造业的严苛需求。
