　　精密异型管材深度解析

　　一、定义与分类

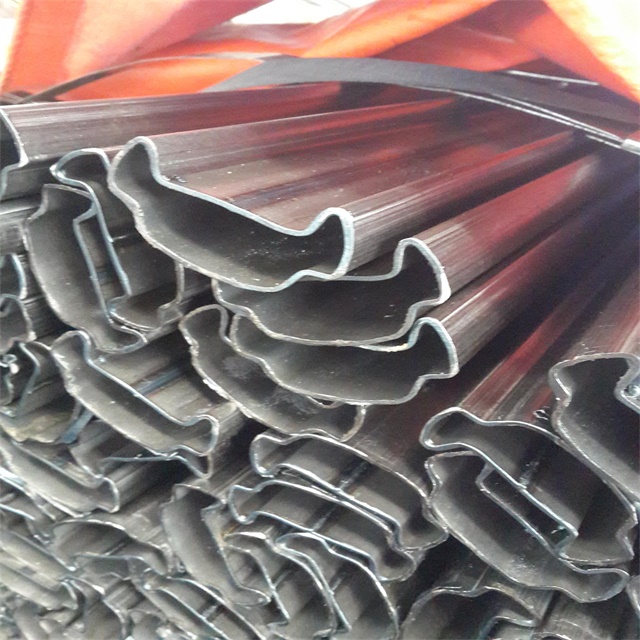

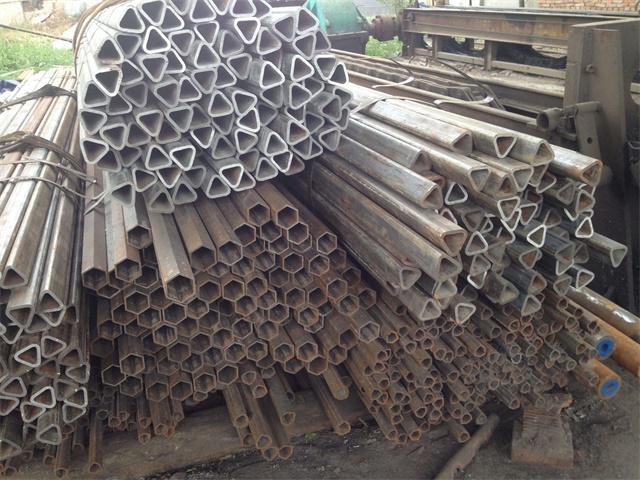

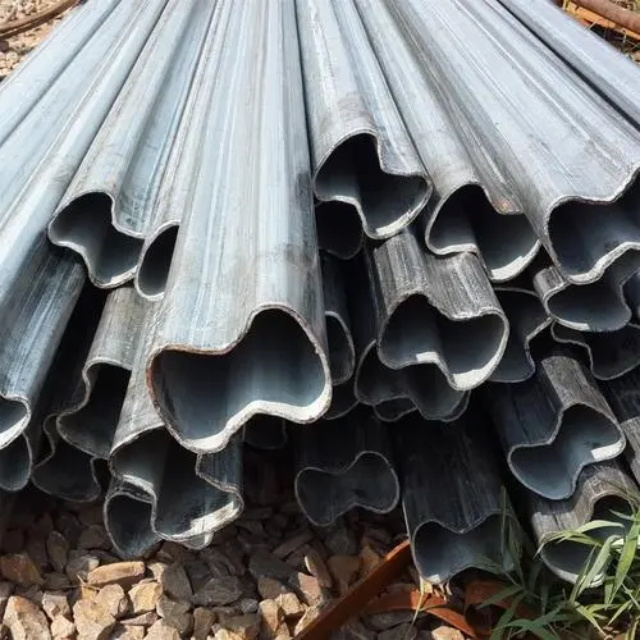

　　精密异型管材是指通过精密加工工艺制成的非圆形截面管材，其截面形状可根据需求定制，如方形、矩形、椭圆形、P形、三角形等。按材质可分为碳钢、合金钢、不锈钢异型管;按结构可分为等壁异型管(壁厚均匀)、异壁异型管(壁厚不等)及纵向变截面管(截面形状周期性变化)。

　　二、核心特点

　　高精度与复杂形状

　　采用冷拔、冷轧、斜轧等精密成型技术，尺寸公差可控制在±0.05mm以内，表面粗糙度低至Ra0.4μm。

　　可生产尖角矩形管(R角趋近于零)、螺旋波纹管等复杂结构，满足精密机械、航空航天等领域需求。

　　优异机械性能

　　抗弯强度较圆管提升30%-50%，抗扭刚度提高20%-40%，适用于高负载结构件。

　　通过热处理(淬火、回火)可实现硬度HRC40-60，耐磨性显著优于普通管材。

　　材料多样性

　　覆盖40Cr、27SiMn等合金钢，以及304、316L不锈钢，耐腐蚀性满足化工、医疗等严苛环境要求。

　　三、生产工艺流程

　　管坯制备

　　挤压法：适用于复杂截面，如P形管，通过模具挤压成型。

　　焊接法：用于大尺寸异型管(如50*170mm)，先焊接平板再冷拔成型。

　　精密成型

　　冷拔工艺：多道次拉拔，每道次减径率控制在5%-8%，确保尺寸精度。

　　土耳其头四辊轧制：实现尖角矩形管生产，角部R值可低至0.2t(t为壁厚)。

　　后处理

　　热处理：550℃-650℃回火消除内应力，提升韧性。

　　表面处理：环氧煤沥青涂层(耐盐雾1000h)、聚氨酯喷涂(耐温-40℃~120℃)。

　　四、应用领域

　　高端装备制造

　　航空航天：火箭燃料输送管(耐压30MPa，耐温-196℃~450℃)。

　　汽车工业：发动机歧管(壁厚1.5mm，流道精度±0.02mm)。

　　新能源与环保

　　氢能储运：高压氢气瓶内胆(316L不锈钢，抗氢脆性能优异)。

　　污水处理：螺旋波纹管(耐腐蚀，流通能力提升40%)。

　　医疗与电子

　　医疗器械：CT机滑环支架(超轻量化设计，密度2.7g/cm³)。

　　电子散热：异型铜管(翅片高度12mm，热阻0.05℃/W)。

　　五、市场现状与趋势

　　市场规模

　　2025年全球精密异型管材市场规模预计达120亿美元，年复合增长率8.2%。

　　高端市场(航空航天、医疗)占比提升至35%，国产替代加速。

　　技术趋势

　　近净成形技术：结合3D打印与冷拔工艺，材料利用率提升至90%。

　　智能检测：AI视觉系统实时监测表面缺陷，漏检率<0.01%。

　　行业挑战

　　超精密加工(IT5级公差)依赖进口设备，国产化率不足30%。

　　环保压力：热处理环节氮氧化物排放需满足≤50mg/m³标准。

　　六、典型案例

　　无锡某厂商：为特斯拉定制电池包冷却管(壁厚0.8mm，爆破压力12MPa)，良品率达99.5%。

　　德国某企业：开发钛合金异型管(抗拉强度1100MPa)，用于F1赛车悬挂系统，减重30%。

　　结语：精密异型管材作为高端制造的基础材料，其发展正从“形状定制”向“性能定制”升级。随着新材料、新工艺的突破，其在轻量化、耐腐蚀、高精度等方向的应用潜力将持续释放，成为推动工业4.0的关键部件。
