异型管

异型管全解析：定义、分类、应用与采购指南

一、异型管定义与特点

异型管（Special-shaped Steel Tube）是指横截面形状非标准圆形、方形或矩形的钢管，其截面形状根据工程需求定制，具有以下特点：

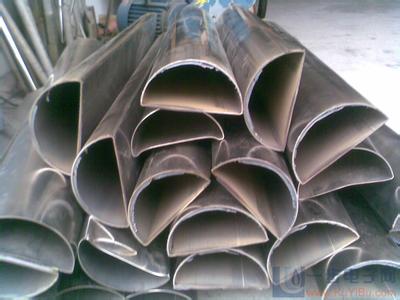

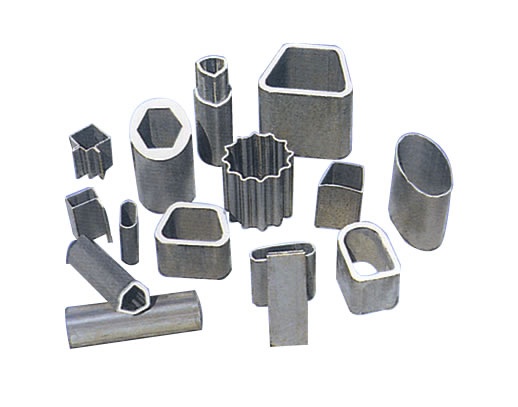

1. 形状多样化：包括椭圆形、六角形、八角形、三角形、D形、扇形、凹槽形等。

2. 功能定制化：通过优化截面形状，实现轻量化、高强度、流体优化等特定功能。

3. 加工复杂化：需采用冷拔、冷轧、热挤压、激光切割等特殊工艺，成本高于普通钢管。

二、异型管分类与典型应用

根据截面形状和用途，异型管可分为以下类型：

三、异型管核心优势

1. 轻量化与高强度

• 通过优化截面形状，在保证强度的同时减少材料用量（如六角形管比圆管减重15%-20%）。

2. 功能适配性

• 椭圆形管可降低流体阻力，适用于高速流体输送；D形管便于螺栓固定，适用于机械连接。

3. 设计自由度

• 满足复杂结构设计需求（如航空航天器的异形框架），突破标准管材的限制。

四、异型管生产工艺

1. 冷拔/冷轧成型

• 适用于高精度、小批量生产，公差可控制在±0.05mm以内。

2. 热挤压成型

• 适用于大批量、复杂截面生产，效率高但模具成本高。

3. 激光切割+焊接

• 适用于非对称、超复杂截面（如三维异形管），但成本较高。

4. 3D打印/增材制造

• 适用于单件小批量、超高精度需求（如医疗器械），但目前尚未大规模应用。

五、异型管采购关键要素

1. 明确需求

• 截面尺寸：提供详细图纸或CAD模型，标注公差要求。

• 材质与性能：根据用途选择材质（如304不锈钢、42CrMo合金钢）及力学性能（抗拉强度、屈服强度）。

• 表面处理：是否需要镀锌、喷涂、抛光等防腐或美观处理。

2. 选择供应商

• 技术能力：优先选择具备异型管定制经验、拥有先进设备（如多辊冷轧机）的厂家。

• 质量认证：要求提供材质报告、无损检测报告（UT/MT）、力学性能测试报告。

• 案例参考：查看供应商过往类似项目案例，评估其工艺水平。

3. 成本控制

• 批量效应：单次采购量≥1吨时，单价可下浮5%-10%。

• 简化设计：避免过度复杂的截面形状，减少加工难度和成本。

• 替代方案：如对精度要求不高，可考虑标准管材+二次加工（如切割、折弯）。

4. 交期与物流

• 定制周期：异型管生产周期通常为15-30天，需提前规划。

• 包装要求：根据截面形状选择合适的包装方式（如木箱、泡沫填充），防止运输变形。

六、异型管市场价格参考

异型管价格受材质、规格、工艺复杂度影响，以下为大致范围（元/公斤）：

• 普通碳钢异型管：8-15元/公斤（如Q235材质，简单截面）。

• 合金钢异型管：15-30元/公斤（如42CrMo材质，需调质处理）。

• 不锈钢异型管：25-50元/公斤（如304/316L材质，复杂截面）。

备注：

• 开口异型管（如C形、U形）价格比封闭异型管低10%-15%。

• 热挤压工艺比冷拔工艺单价低20%-30%，但精度稍低。

七、异型管应用案例

1. 汽车行业

• 六角形防撞梁：采用42CrMo合金钢，重量减轻18%，抗冲击性能提升25%。

2. 航空航天

• D形钛合金管：用于飞机起落架，在保证强度的同时减重30%。

3. 建筑装饰

• 椭圆形不锈钢栏杆：兼具美观与强度，广泛应用于高端商业综合体。

4. 工业设备

• Z形冷拔钢管：作为自动化生产线导轨，直线度误差≤0.1mm/m。

八、总结与建议

1. 需求导向：异型管的核心价值在于满足特定功能需求，采购前需明确设计目标。

2. 技术沟通：与供应商充分沟通截面形状、公差、性能要求，避免后期返工。

3. 成本优化：通过简化设计、批量采购、选择合适工艺平衡性能与成本。

4. 质量管控：要求供应商提供全流程检测报告，必要时委托第三方复检。

附：异型管采购快速自查清单

•  是否已提供详细截面图纸及公差要求？

•  是否明确材质、力学性能及表面处理标准？

•  是否对比至少3家供应商的技术能力与报价？

•  是否要求供应商提供同类项目案例？

•  是否规划好生产周期与物流方案？

通过以上指南，可系统化推进异型管的采购与应用，确保项目高效落地。
